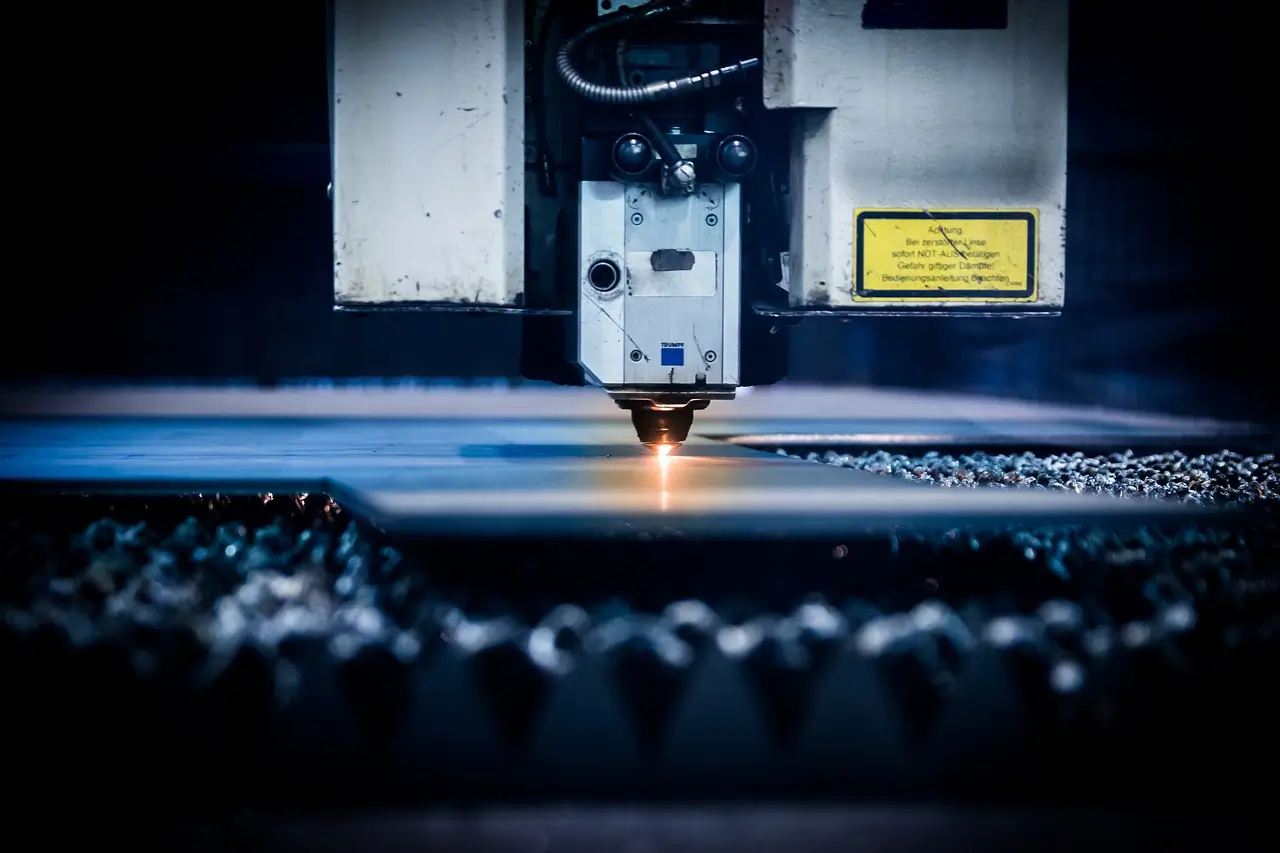

Precyzyjne cięcie laserem to technologia, która umożliwia realizację nawet najbardziej skomplikowanych projektów z niezwykłą dokładnością. Jednak aby uzyskać najlepsze rezultaty, kluczowe jest odpowiednie przygotowanie plików. W tym przewodniku przedstawiamy najważniejsze informacje i wskazówki, które pomogą Ci przygotować projekt do cięcia laserowego w sposób zapewniający wysoką jakość końcowego produktu.
Jakie formaty plików są najlepsze do cięcia laserowego?
Wybór odpowiedniego formatu pliku ma kluczowe znaczenie dla precyzji cięcia laserem. W naszej firmie preferujemy następujące formaty:
Formaty wektorowe – najlepszy wybór
Do cięcia laserowego zdecydowanie najlepiej sprawdzają się pliki wektorowe, które zapewniają najwyższą precyzję odwzorowania kształtów. Zalecamy korzystanie z następujących formatów:
- DXF – uniwersalny format używany w programach typu CAD, idealny do cięcia laserem
- CDR – natywny format programu Corel Draw, który doskonale sprawdza się przy projektach ciętych laserem
- AI – format programu Adobe Illustrator, często wykorzystywany przez profesjonalnych grafików
- EPS – format wymiany grafiki wektorowej, kompatybilny z wieloma programami
- PDF – uniwersalny format, który może zawierać grafikę wektorową
Formaty rastrowe – ograniczone zastosowanie
Pliki rastrowe mają ograniczone zastosowanie przy cięciu laserowym, ponieważ nie zawierają informacji o liniach cięcia. Mogą być jednak wykorzystywane do grawerowania laserowego:
- JPG – popularny format rastrowy, może być wykorzystany do grawerowania
- PNG – format rastrowy z obsługą przezroczystości
- BMP – bezstratny format rastrowy
- PSD – natywny format programu Adobe Photoshop
Jak prawidłowo przygotować projekt do cięcia laserowego?
Odpowiednie przygotowanie projektu to klucz do uzyskania precyzyjnych efektów cięcia laserem. Oto najważniejsze wytyczne:
Linie cięcia i ich parametry
Właściwe określenie linii cięcia w projekcie jest kluczowe:
- Wszystkie linie cięcia powinny być zamkniętymi konturami (wyjątkiem są projekty, które mają być wycinane z krawędzi materiału)
- Grubość linii cięcia laserem powinna być ustawiona na minimalną wartość – najlepiej 0.001 mm lub hairline
- W programie Corel Draw należy ustawić kontur na grubość włosową (hairline)
- W programie Adobe Illustrator należy ustawić grubość linii na 0.001 pt
- Pamiętaj, że realna grubość linii cięcia laserem zależy od rodzaju i grubości ciętego materiału – zwykle wynosi od 0.1 mm do 0.3 mm
Kolorystyka i oznaczenie linii
W przypadku projektów zawierających zarówno cięcie jak i grawerowanie, ważne jest odpowiednie oznaczenie:
- Linie cięcia najlepiej zaznaczyć kolorem czerwonym (RGB: 255,0,0)
- Obszary do grawerowania można zaznaczyć innym kolorem, np. czarnym lub niebieskim
- Różne kolory mogą oznaczać różne parametry cięcia lub grawerowania (np. głębokość, moc, prędkość)
Dokładność wymiarowa i odległości
Przy projektowaniu elementów do cięcia laserowego należy pamiętać o następujących zasadach:
- Dokładność wymiarów ma duże znaczenie – wszystkie elementy powinny być precyzyjnie zwymiarowane
- Minimalna odległość między liniami cięcia zależy od rodzaju materiału:
- minimum 1.5 mm dla drewna
- minimum 1.0 mm dla tworzyw sztucznych (PMMA, plexi)
- minimum 0.8 mm dla cienkich metali
- Elementy mniejsze niż 10 mm mogą być trudne do wyciągnięcia z materiału
Skala i jednostki
Poprawne ustawienie skali i jednostek pomaga uniknąć nieprzyjemnych niespodzianek:
- Projekt powinien być wykonany w skali 1:1
- Zalecamy korzystanie z jednostek mm (milimetry)
- Upewnij się, że rozmiar obrabianego materiału jest odpowiednio dobrany do projektu
- Maksymalna wielkość obróbki zależy od modelu plotera laserowego – szczegółowe informacje są dostępne po kontakcie z naszym zespołem
Przygotowanie plików w popularnych programach graficznych
Oto kilka wskazówek dotyczących przygotowania projektu w najpopularniejszych programach:
Corel Draw – preferowany program
Corel Draw jest jednym z najlepszych programów do przygotowania plików do cięcia laserem:
- Ustaw dokument w milimetrach (mm)
- Konwertuj wszystkie teksty na krzywe (menu: Tekst > Zamień na krzywe)
- Ustaw grubość linii cięcia na „Włosowy” (Hairline)
- Zapisz plik w formacie .cdr lub wyeksportuj do .dxf
Adobe Illustrator
Adobe Illustrator również dobrze sprawdza się do projektów przeznaczonych do cięcia laserem:
- Ustaw dokument w milimetrach
- Zamień teksty na krzywe (Tekst > Zamień na krzywe)
- Ustaw grubość linii na 0.001 pt
- Zapisz projekt jako .ai lub wyeksportuj do .dxf, .pdf lub .eps
Programy typu CAD
Programy typu CAD (np. AutoCAD, SolidWorks) są idealne do tworzenia precyzyjnych projektów technicznych:
- Rysuj używając linii i polilinii
- Unikaj stosowania bloków i grup, które mogą powodować problemy przy eksporcie
- Pamiętaj o zachowaniu minimalnych odległości między elementami
- Eksportuj projekt do formatu .dxf lub .dwg
Darmowa alternatywa – Inkscape
Jeśli szukasz darmowej alternatywy, Inkscape to dobry wybór dla projektów do cięcia i grawerowania laserem:
- Ustaw dokument w milimetrach
- Zamień tekst na ścieżki (Ścieżka > Obiekt na ścieżkę)
- Ustaw grubość ścieżek na 0.001 mm
- Eksportuj projekt do formatu .dxf, .pdf lub .eps
Typowe błędy przy przygotowywaniu plików do cięcia laserowego
Aby uniknąć problemów, warto znać najczęstsze błędy popełniane przy przygotowaniu plików do cięcia laserem:
Błędy techniczne
Unikaj następujących błędów technicznych:
- Niezamknięte kontury, które uniemożliwiają prawidłowe cięcie
- Zbyt duża grubość linii (zawsze używaj minimalnej grubości)
- Nakładające się linie, które mogą powodować podwójne cięcie
- Zbyt małe elementy, które mogą być trudne do wyciągnięcia z materiału
- Elementy znajdujące się zbyt blisko siebie, co może prowadzić do deformacji materiału
Problemy z formatem pliku
Oto częste problemy związane z formatem pliku:
- Używanie plików rastrowych (JPG, PNG) do cięcia laserem zamiast formatów wektorowych
- Wysyłanie plików w formatach niekompatybilnych z oprogramowaniem plotera laserowego
- Problemy z konwersją tekstu na krzywe, co może prowadzić do zmiany wyglądu projektu
Jak wysłać projekt do wyceny i realizacji?
Gdy masz już gotowy projekt, możesz przesłać go do nas w celu wyceny i realizacji. Oto zalecany proces:
Przesyłanie plików
Twój projekt możesz przesłać do nas na kilka sposobów:
- Poprzez formularz kontaktowy na naszej stronie
- Drogą mailową na adres info@grupaoficyna.eu
- Osobiście w naszej siedzibie w Łodzi przy ul. Przędzalnianej 99
Informacje dodatkowe
Aby usprawnić proces wyceny, wraz z plikiem warto podać następujące informacje dodatkowe:
- Rodzaj i grubość materiału do cięcia
- Ilość sztuk do wykonania
- Preferowany termin realizacji
- Wszelkie specjalne wymagania dotyczące projektu
Wycena i koszt wykonania
Na koszt wykonania usługi cięcia laserem wpływa kilka czynników:
- Czas pracy lasera – obliczany na podstawie długości linii cięcia i szybkości cięcia odpowiedniej dla danego materiału
- Rodzaj i grubość materiału – różne materiały wymagają różnych parametrów cięcia
- Złożoność projektu – skomplikowane wzory z wieloma detalami wymagają więcej czasu
- Ilość sztuk – przy większych zamówieniach oferujemy atrakcyjne rabaty
Praktyczne wskazówki dla różnych rodzajów materiałów
Różne materiały mają specyficzne wymagania dotyczące cięcia laserem. Oto kilka praktycznych wskazówek:
Cięcie metali
Przy projektach przeznaczonych do cięcia metali:
- Najlepsze rezultaty osiągamy dla blach o grubości 0.5-2 mm
- Minimalna odległość między elementami powinna wynosić około 1 mm
- Otwory powinny mieć średnicę minimum 1.5 mm dla materiałów o grubości 1 mm
- Pamiętaj, że krawędź cięcia może być lekko stożkowata
Cięcie tworzyw sztucznych
Dla projektów na tworzywa sztuczne (plexi, akryl, PMMA):
- Minimalna odległość między elementami to około 1 mm
- Dla PMMA (plexi) zalecana minimalna wielkość elementu to 10 mm
- Możliwe jest uzyskanie gładkiej krawędzi cięcia, szczególnie przy materiałach przezroczystych
Cięcie drewna i materiałów drewnopochodnych
Przy cięciu materiałów drewnianych:
- Minimalna odległość między elementami powinna wynosić co najmniej 1.5 mm
- Krawędzie cięcia mogą być lekko przyciemnione
- Dla precyzyjnych projektów należy uwzględnić strukturę słojów drewna
Różnice między cięciem a grawerowaniem laserowym
Nasza firma oferuje zarówno usługi cięcia jak i grawerowania laserowego. Oto główne różnice między tymi procesami:
Cięcie laserowe
Cięcie laserem to proces, w którym wiązka lasera całkowicie przechodzi przez materiał, oddzielając elementy:
- Wykorzystuje większą moc lasera
- Wymaga precyzyjnych, zamkniętych konturów w projekcie
- Pozwala na wycinanie skomplikowanych kształtów
- Szerokość cięcia zależy od rodzaju materiału i jego grubości
Grawerowanie laserowe
Grawerowanie laserowe to proces, w którym laser usuwa wierzchnią warstwę materiału, tworząc zagłębienia zgodne z projektem:
- Stosuje mniejszą moc lasera niż przy cięciu
- Może wykorzystywać zarówno pliki wektorowe jak i rastrowe
- Pozwala na tworzenie szczegółowych wzorów, napisów czy grafiki
- Głębokość grawerowania można regulować poprzez dostosowanie parametrów lasera
- Jest idealne do znakowania laserem produktów
Łączenie cięcia i grawerowania
Często cięcie i grawerowanie są stosowane w ramach jednego projektu. W takim przypadku ważne jest, aby:
- Wyraźnie rozróżnić w projekcie linie do cięcia i obszary do grawerowania (np. różnymi kolorami)
- Najpierw planowane jest grawerowanie, a dopiero potem cięcie elementów
- Uwzględnić, że materiał po grawerowaniu może zmienić swoją strukturę, co może wpłynąć na jakość cięcia
Klucz do udanego projektu cięcia laserowego
Odpowiednie przygotowanie plików do cięcia laserem jest kluczem do uzyskania wysokiej jakości produktów końcowych. Pamiętaj o następujących zasadach:
- Używaj formatów wektorowych (DXF, CDR, AI) do projektów przeznaczonych do cięcia
- Ustaw minimalną grubość linii cięcia (0.001 mm)
- Zamykaj wszystkie kontury w projekcie
- Zachowuj odpowiednie odległości między elementami w zależności od rodzaju materiału
- Konwertuj teksty na krzywe/obiekty
- Dołącz wszelkie istotne informacje przy przesyłaniu projektu do wyceny
Firma Oficyna z siedzibą w Łodzi oferuje profesjonalne usługi cięcia laserem przy wykorzystaniu nowoczesnych ploterów laserowych CO2. Dzięki wieloletniemu doświadczeniu jesteśmy w stanie doradzić najlepsze rozwiązania dla Twojego projektu i zapewnić najwyższą jakość wykonania.
Masz pytania dotyczące przygotowania plików do cięcia laserowego lub chcesz poznać więcej szczegółów? Skontaktuj się z nami – chętnie pomożemy w realizacji Twojego projektu!
